Junta enrolada em espiral melhorada para aplicações de vedação de precisão

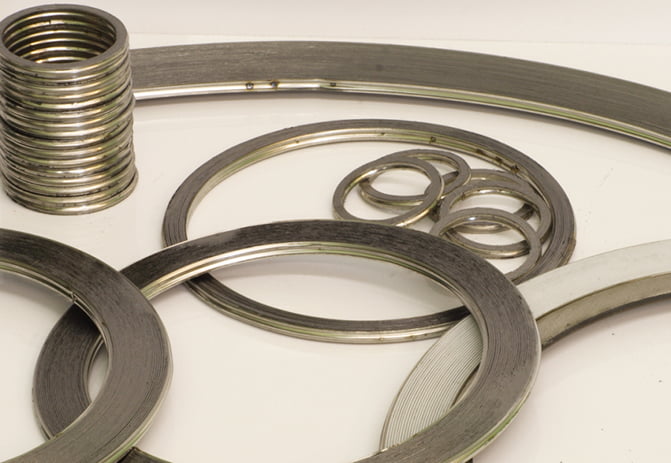

Tipos de juntas em espiral:

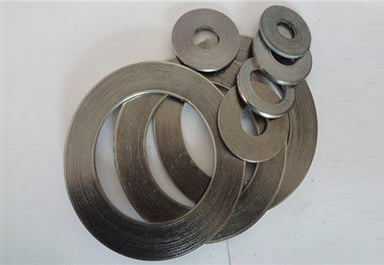

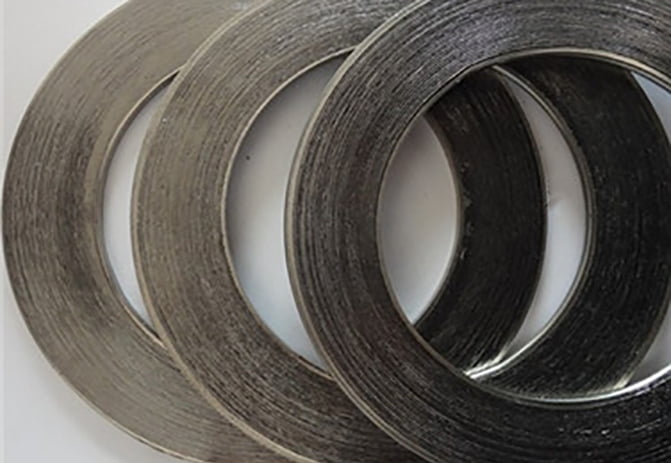

Junta espiral de estilo básico:

Estilo de construção básico, os diâmetros interno e externo são reforçados com várias camadas de metal sem enchimento para proporcionar maior estabilidade e melhores características de compressão. Adequado para montagens de flange macho e fêmea ou ranhurado para face plana.

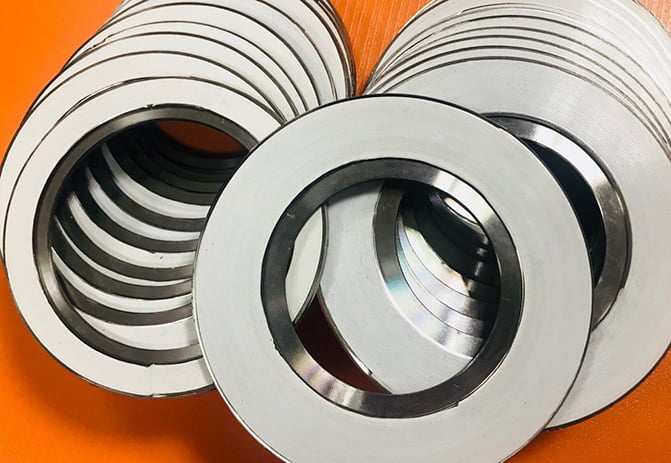

Junta espiralada com anel interno:

O anel interno de metal sólido atua como um batente de compressão e preenche o espaço anular entre o furo do flange e o diâmetro interno. Projetado para evitar o acúmulo de sólidos, reduzir o fluxo turbulento de fluidos de processo e minimizar a erosão das faces do flange.

Junta espiralada com anel externo:

É um anel externo que centraliza com precisão a gaxeta na face do flange, fornece resistência radial adicional para evitar a explosão da gaxeta e atua como uma gaxeta de uso geral adequada para uso com flanges de face plana e face elevada, classe 900 e superiores e internas. anel é recomendado

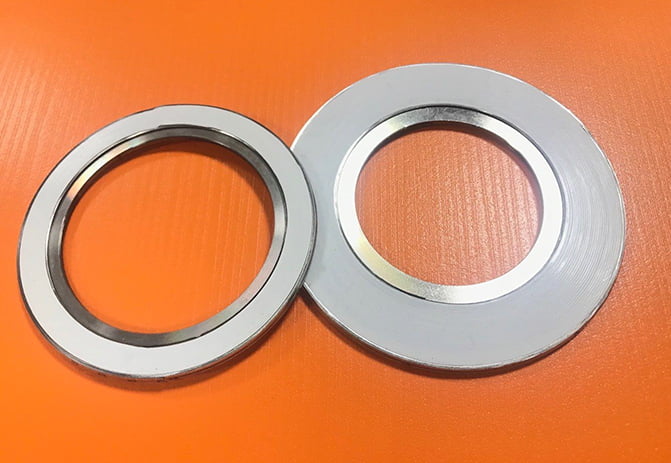

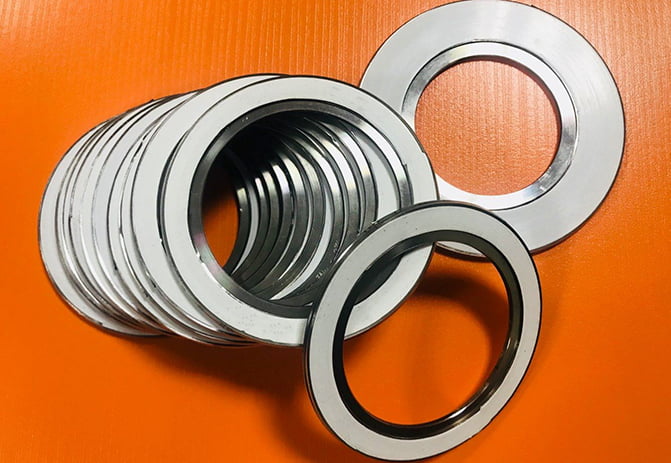

Junta espiralada com anéis internos e externos:

Uma junta estilo CG equipada com anel interno que fornece uma parada limitadora de compressão adicional e fornece barreira contra calor e corrosão, protegendo os enrolamentos da junta e evitando a erosão do flange. Adequado para uso com flanges de face plana e especificado para serviço de alta pressão e temperatura, classe 900 e superior ou onde estão presentes meios corrosivos ou tóxicos. Outros estilos disponíveis mediante solicitação.
